Портативный векторный анализатор цепей NanoVNA-F V3, 1 МГц - 6 ГГц, сенсорный IPS-экран 4,3 дюйма
Аннотация
Портативный векторный анализатор цепей NanoVNA-F V3 предназначен для настройки и проверки антенн, коаксиальных кабелей, фильтров, усилителей, аттенюаторов, делителей мощности и других радиочастотных компонентов. Прибор работает в диапазоне от 1 МГц до 6 ГГц и подходит для измерений на рабочем месте или в полевых условиях.

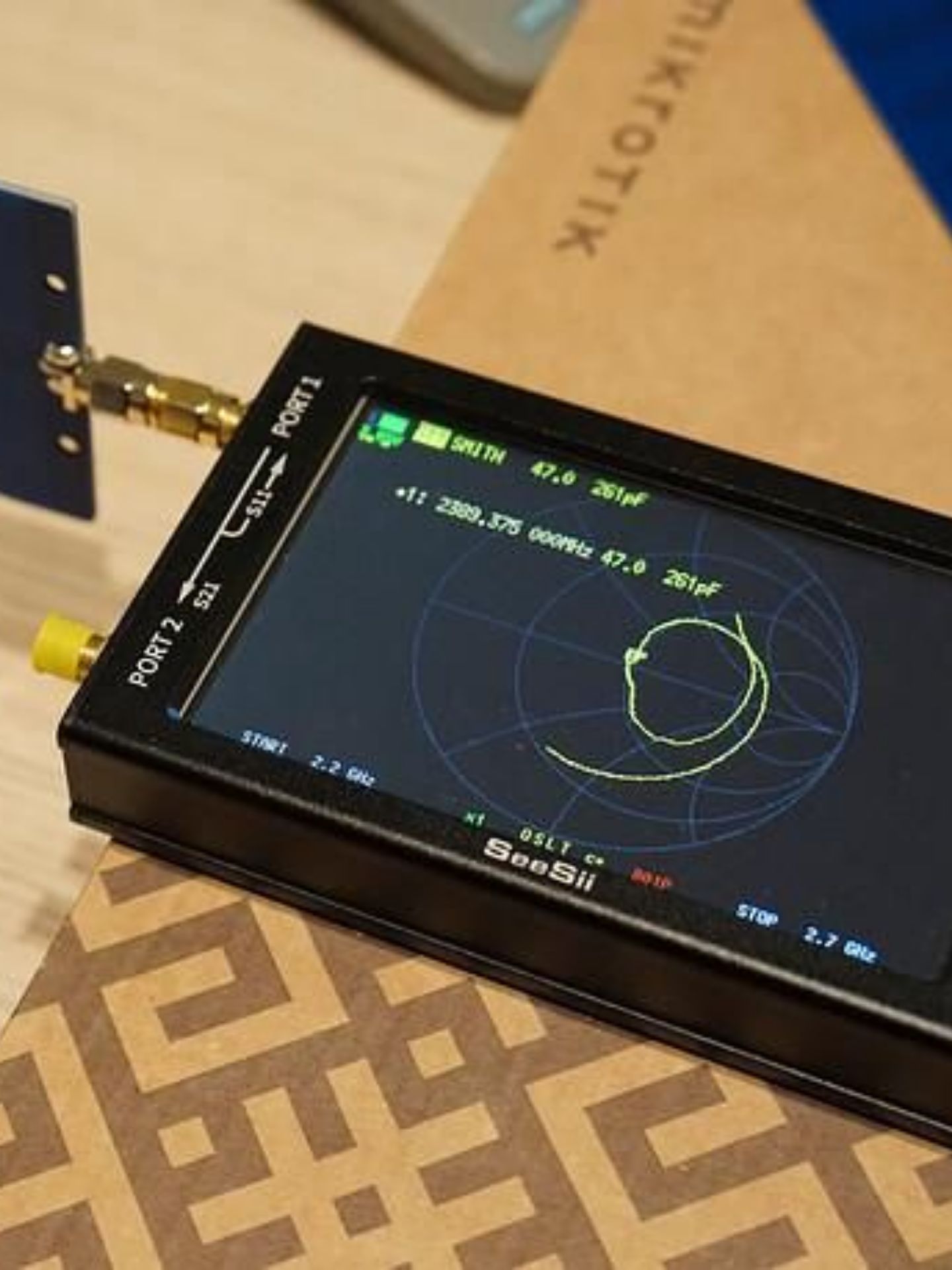

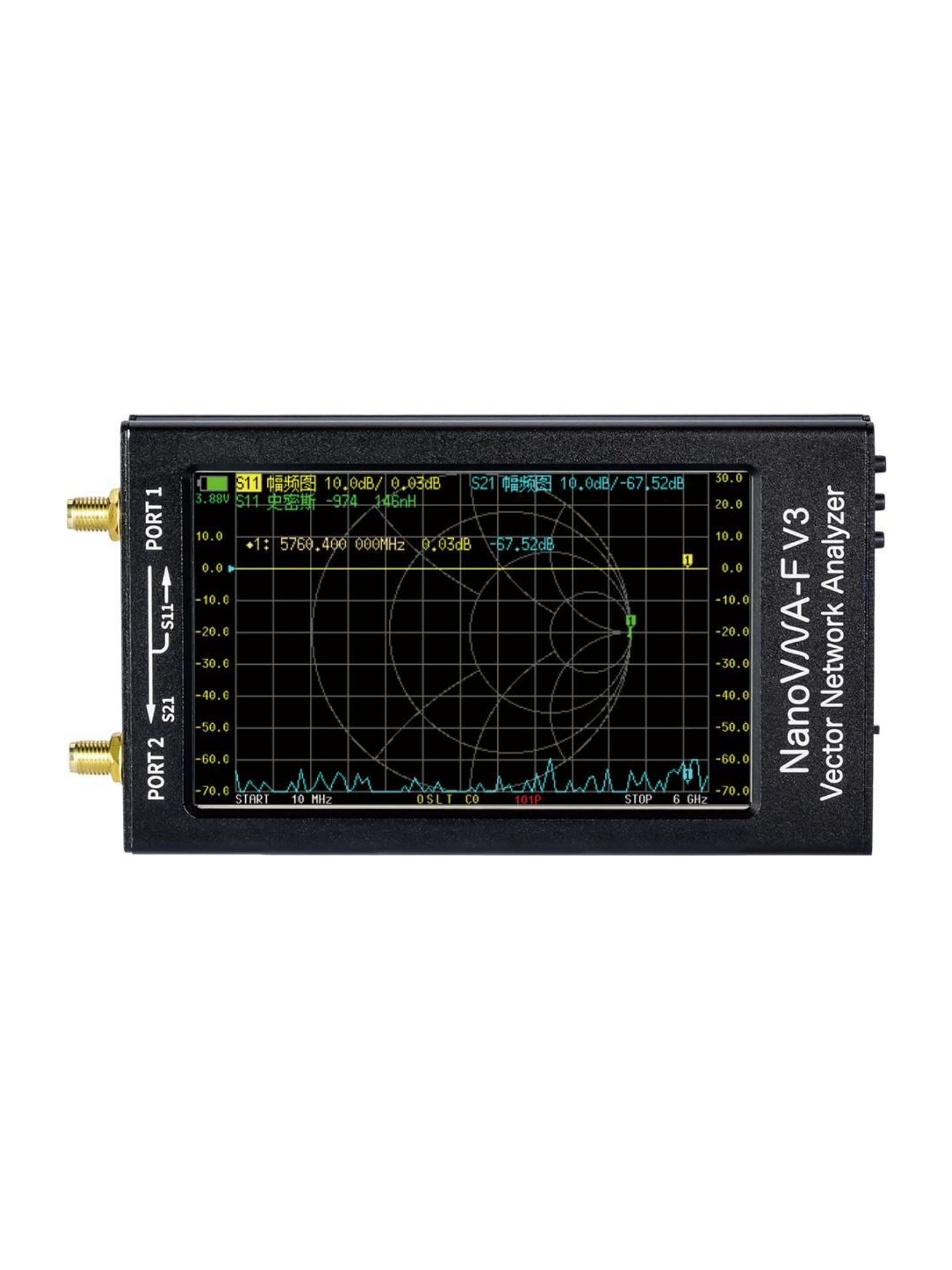

Два RF-порта поддерживают измерения S11 (отражение, согласование и КСВ) и S21 (передача и вносимые потери). Также доступны фаза, групповая задержка и другие представления S-параметров. Функция TDR помогает оценивать длину кабеля и расположение неоднородностей; перед точными измерениями нужна калибровка на используемом диапазоне.

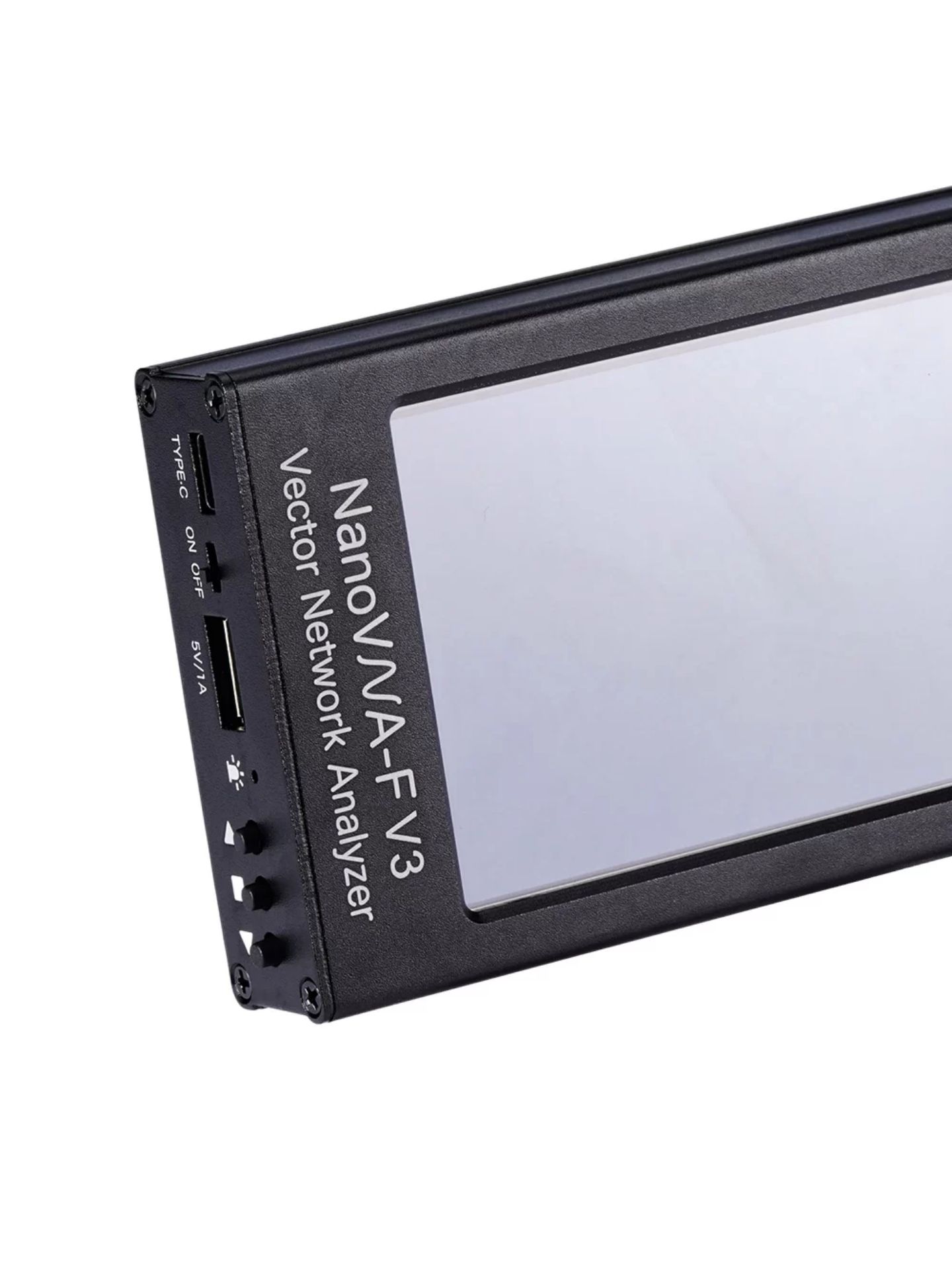

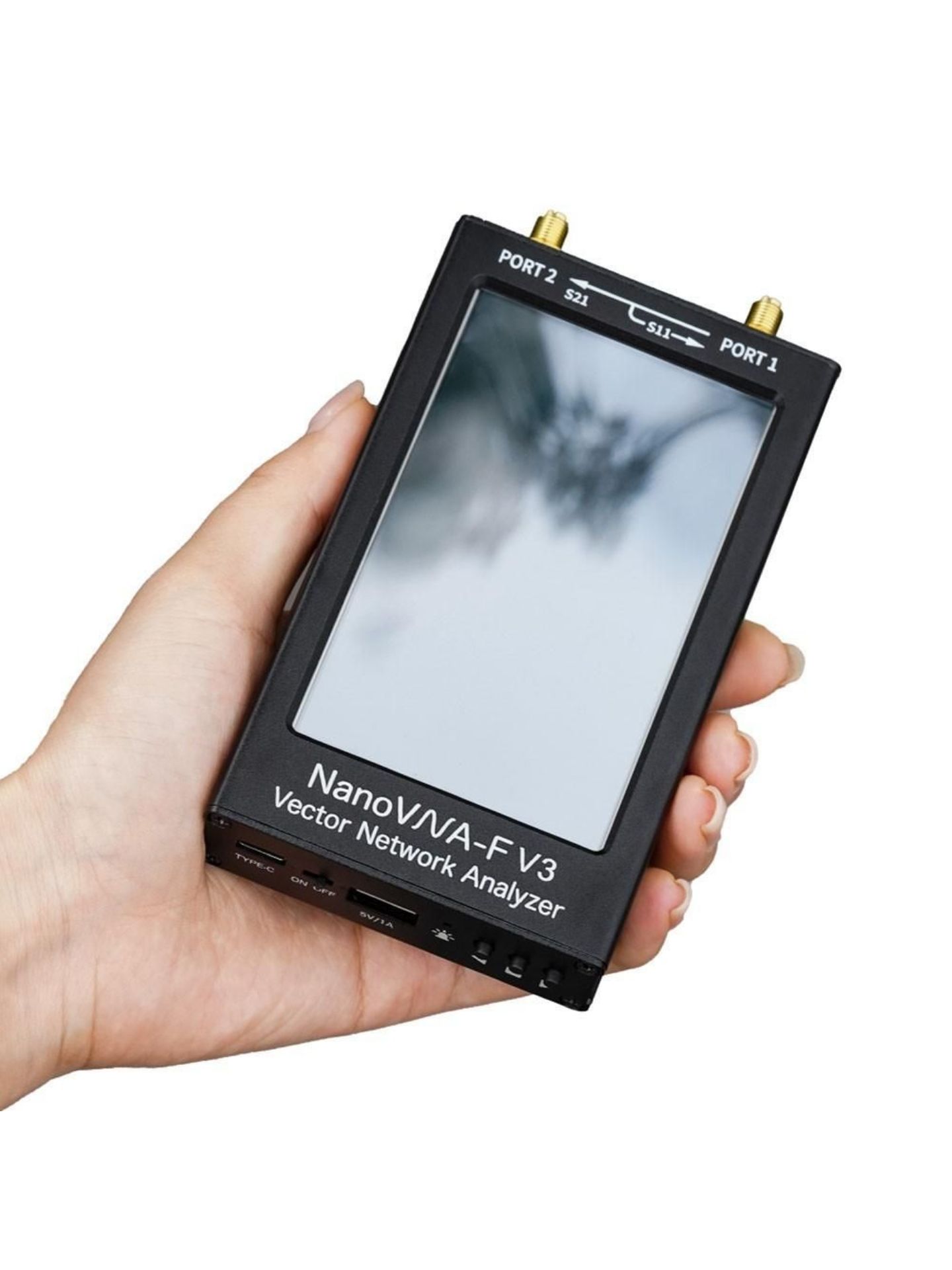

Для работы с измерениями используется сенсорный IPS-экран 4,3 дюйма с разрешением 800 × 480 и резистивным управлением; дополнительно предусмотрены три физические кнопки. Сканирование выполняется от 101 до 801 точек со скоростью до 200 точек/с, заявленная точность частоты — ±1 ppm. Встроенный аккумулятор 3,7 В 4500 мАч обеспечивает до 5 часов автономной работы по данным карточки.
Через USB Type-C выполняются зарядка и передача данных; заявлена совместимость с NanoVNA-Saver для управления с ПК. Перед измерениями выполните калибровку по открытому/закрытому порту и согласованной нагрузке на нужном диапазоне. Для точного подключения учитывайте типы SMA-разъёмов и используемых кабелей.

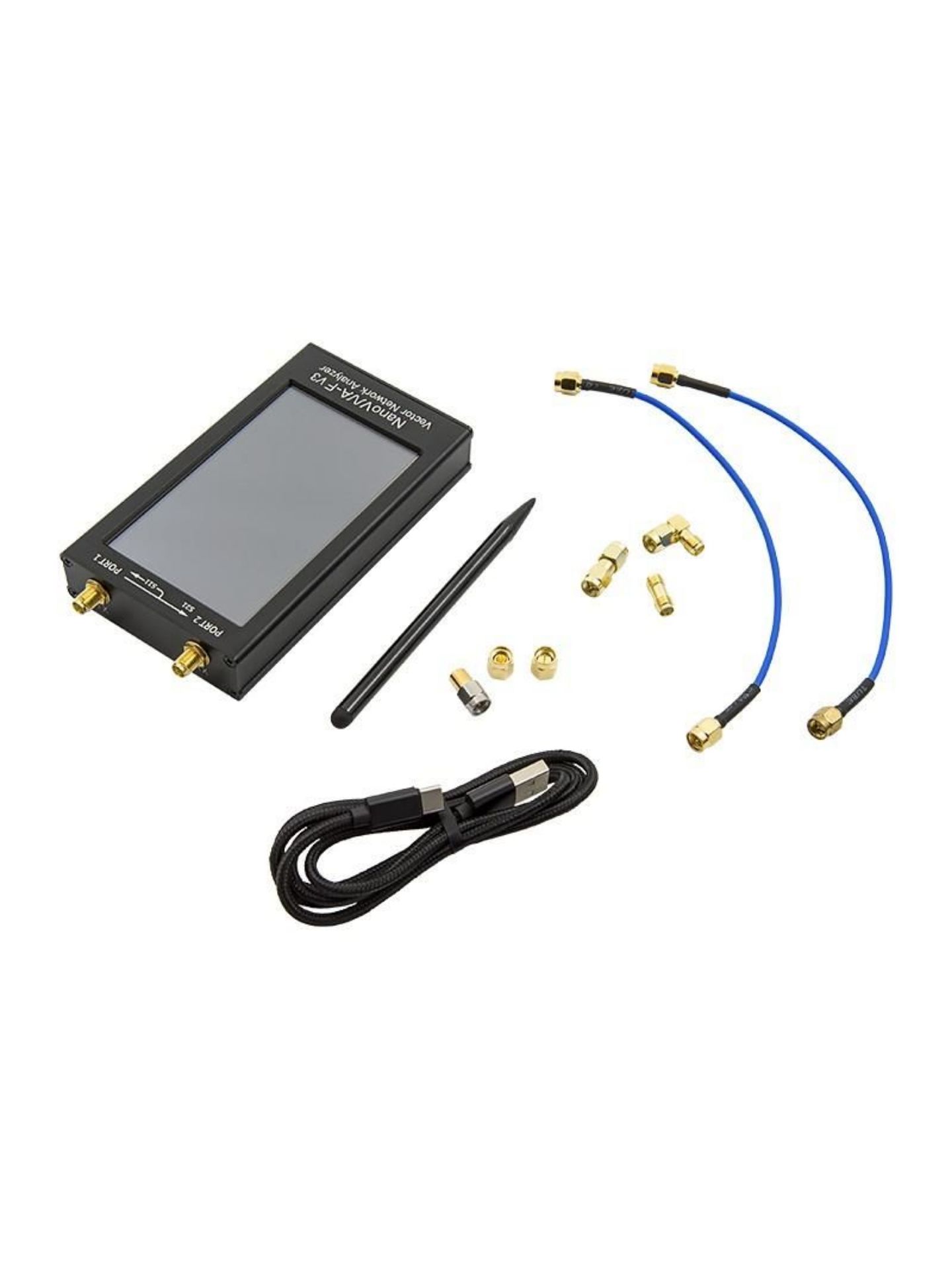

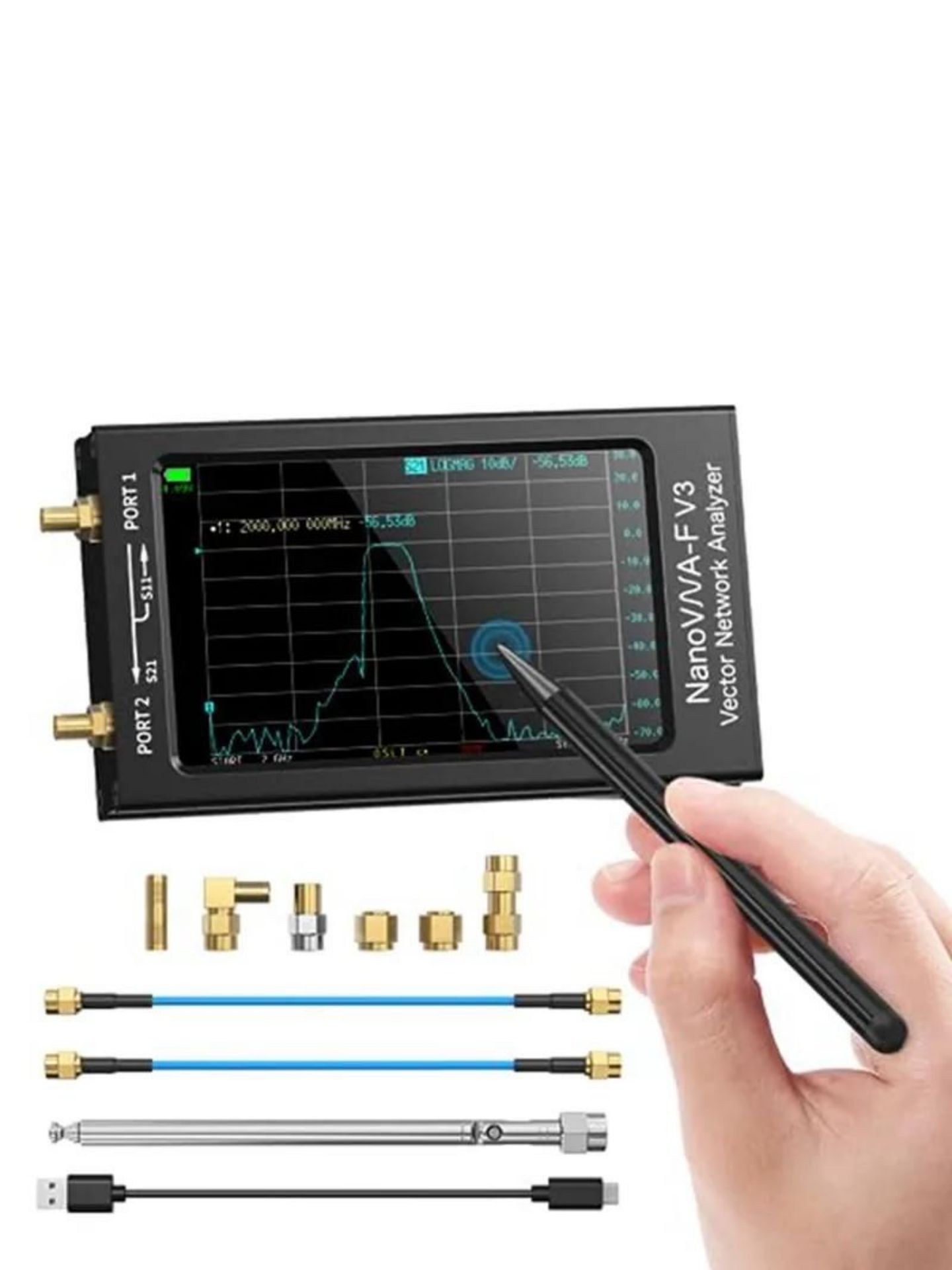

Комплектация: анализатор NanoVNA-F V3, два коаксиальных RF-кабеля, USB-кабель, стилус и набор SMA-переходников/соединителей, показанные на фотографиях товара. Точный тип и количество мелких RF-элементов отдельно не заявляются, поскольку они не перечислены в текстовом описании.
