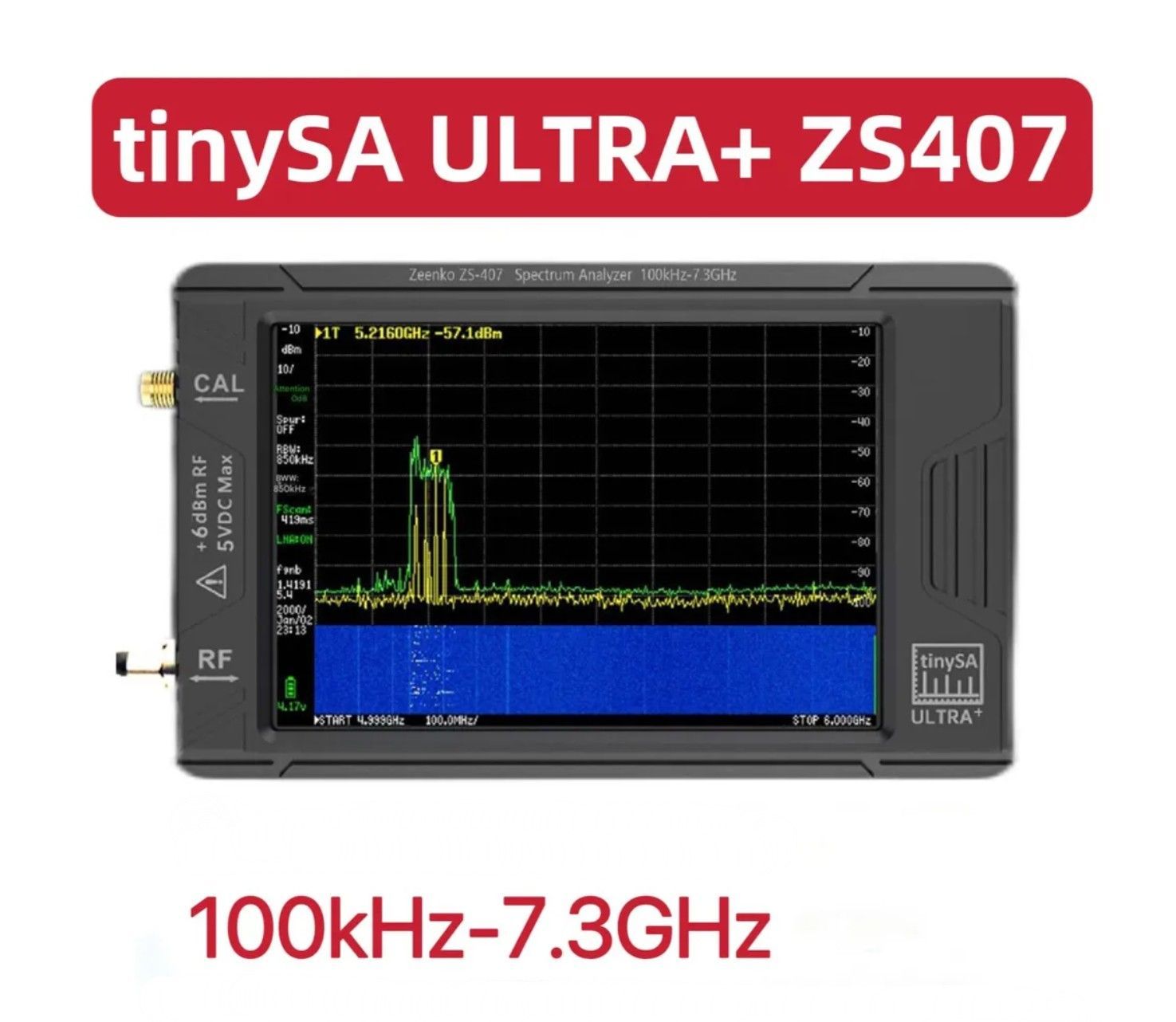

Анализатор спектра TinySA Ultra+ ZS-407, 100 кГц 7,3 ГГц, экран 4
Аннотация
Портативный анализатор спектра частот TinySA Ultra+ ZS-407 предназначен для анализа и проверки радиочастотных сигналов: поиска помех, контроля передатчиков, антенн, кабелей и фильтров. В обычном режиме прибор работает в диапазоне 100 кГц–900 МГц, а в режиме Ultra — 900 МГц–7,3 ГГц. Это версия ZS-407 с расширенным верхним диапазоном; диапазон измерений и режим генератора не следует смешивать.

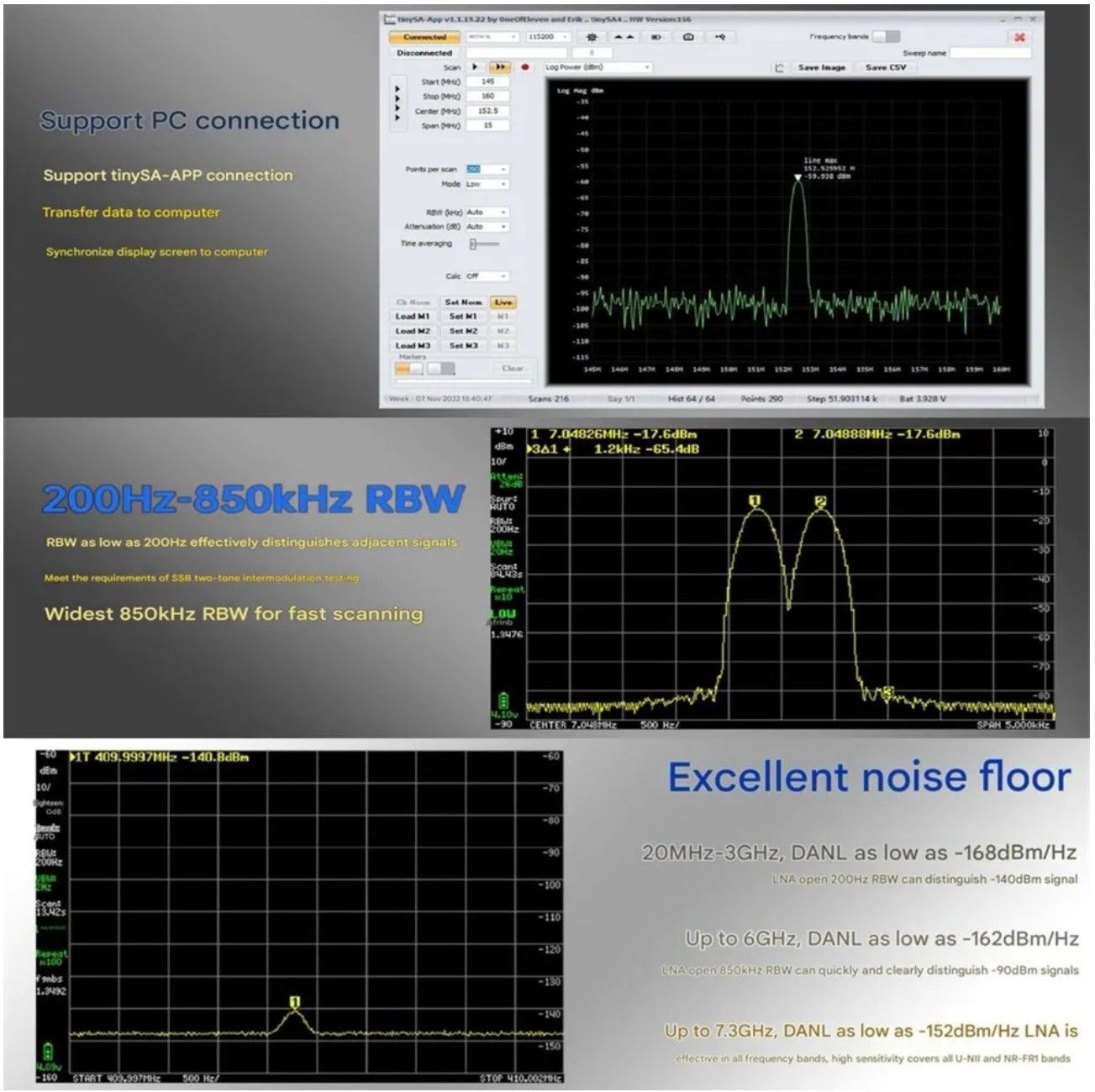

Цветной IPS TFT-экран 4″ с разрешением 480×320 и сенсорным управлением показывает спектр с числом точек сканирования до 450. Доступны полосы разрешения RBW 200 Гц, 1, 3, 10, 30, 100, 300, 600 и 850 кГц: узкая RBW помогает различать близкие сигналы, а широкая ускоряет обзор. Прибор можно подключать к компьютеру по USB для управления и передачи данных; предусмотрен UART-TTL.
Входной тракт имеет аттенюатор 0–31 дБ и встроенный LNA с усилением 20 дБ, эффективный в диапазоне 1 МГц–7,3 ГГц. При включённом LNA внутренний аттенюатор отключается, поэтому сильный сигнал может перегрузить вход. Абсолютный максимум на входе — +6 дБм при 0 дБ аттенюации, максимальное постоянное напряжение — ±5 В; для точных измерений рекомендуется держать входной сигнал ниже −25 дБм.
Модель совмещает анализатор спектра и генератор радиочастотных сигналов. Генератор выдаёт синусоидальный сигнал 100 кГц–900 МГц с настраиваемым уровнем −115…−19 дБм. В высокочастотных режимах доступны квадратный выход до 6,3 ГГц и RF-тестовый сигнал до 7,3 ГГц; анализатор и генератор не работают одновременно как трекинговый генератор.

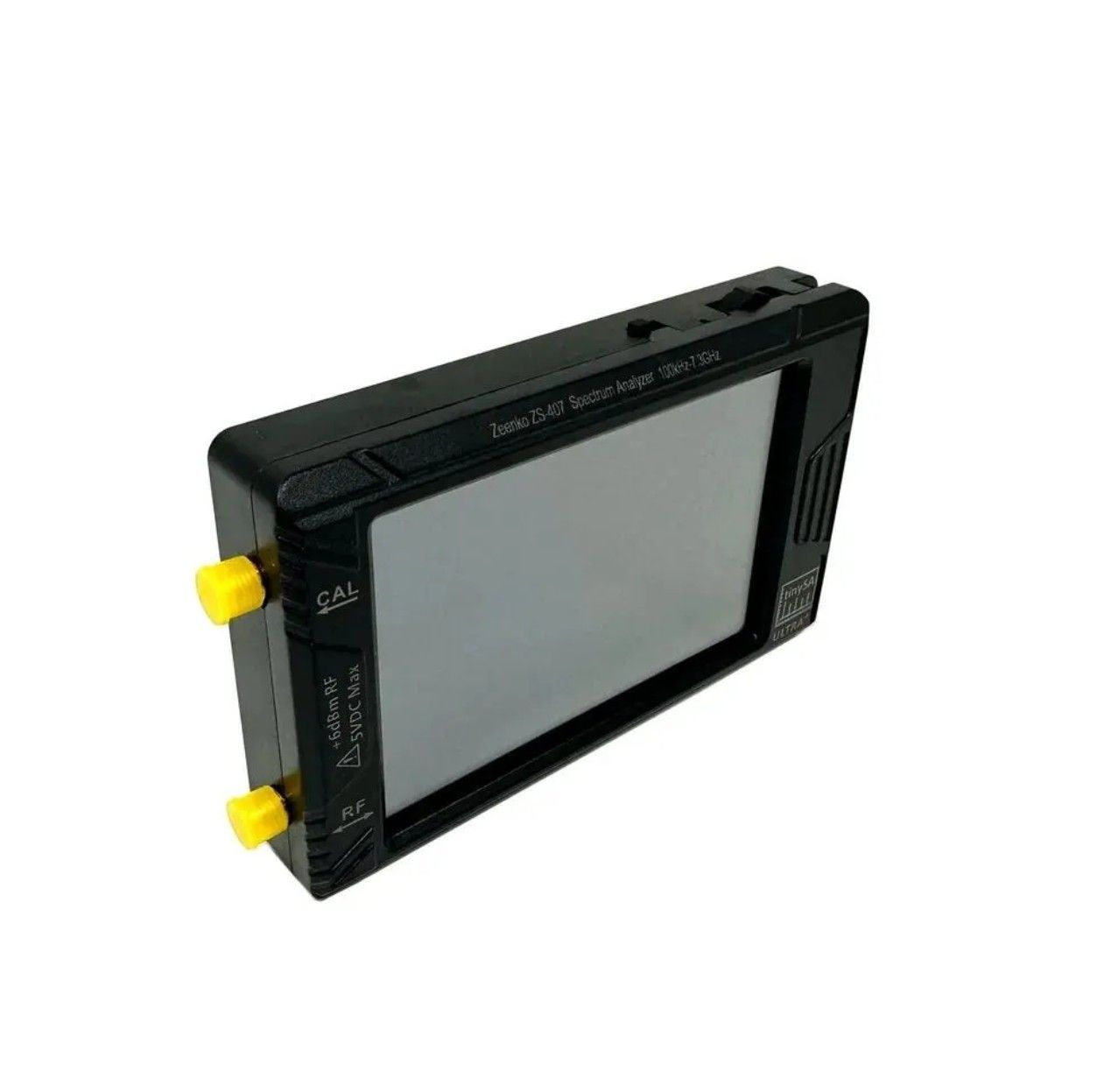

Встроенный Li-Poly аккумулятор 3,7 В 5000 мА·ч. Зарядка и связь выполняются через USB Type-C. Есть два RF-разъёма SMA и отдельный калибровочный разъём CAL, слот MicroSD для сохранения измерений, настроек и скриншотов, а также аудиовыход 3,5 мм.

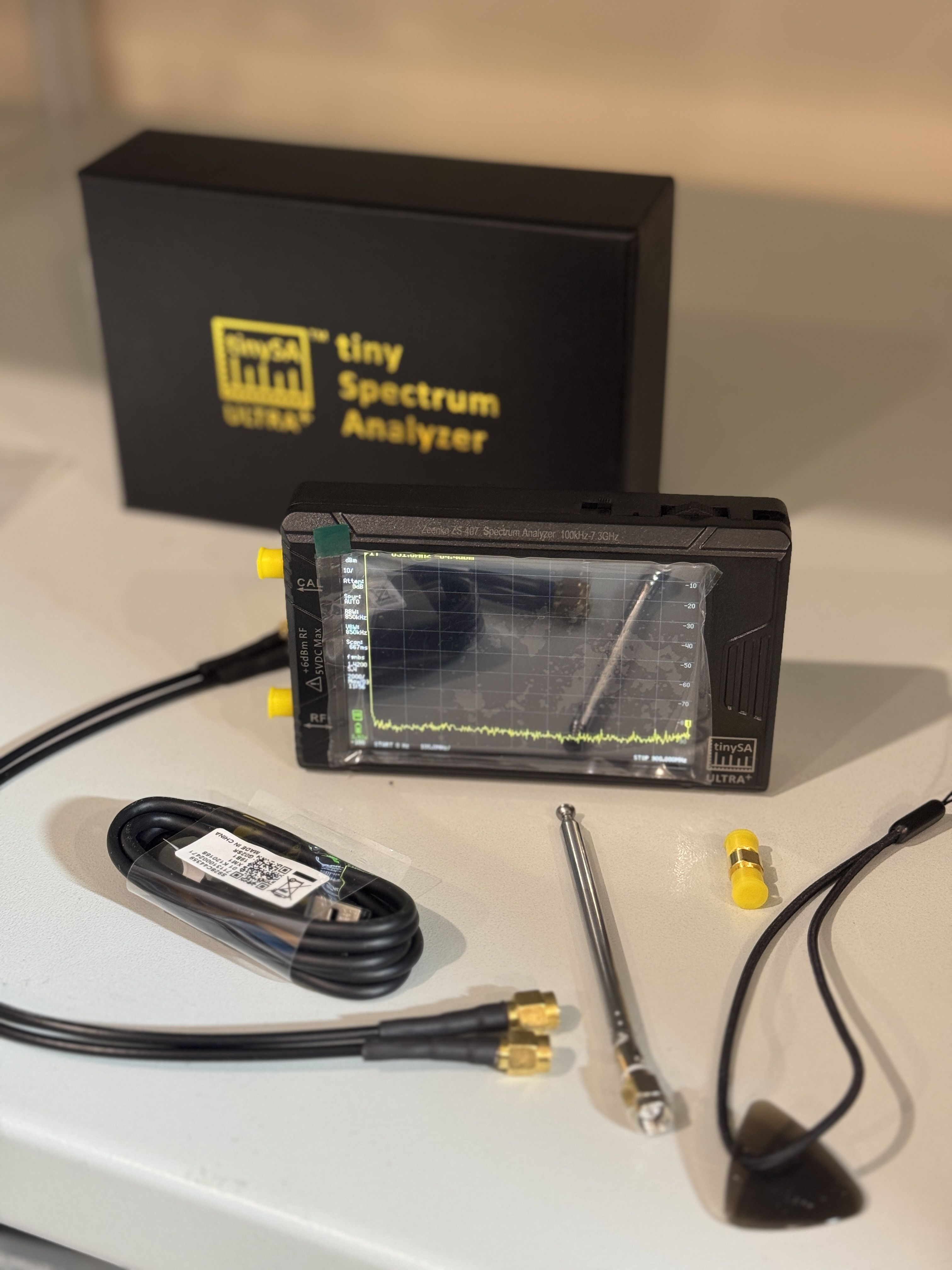

Комплектация: TinySA Ultra+ ZS-407 — 1 шт.; кабель USB-A — USB Type-C; два коаксиальных кабеля SMA–SMA; переходник SMA–SMA; телескопическая антенна с SMA-разъёмом; ремешок и сенсорное перо.
