Векторный анализатор цепей LiteVNA 64, 50 кГц - 6,3 ГГц, S11/S21
Аннотация

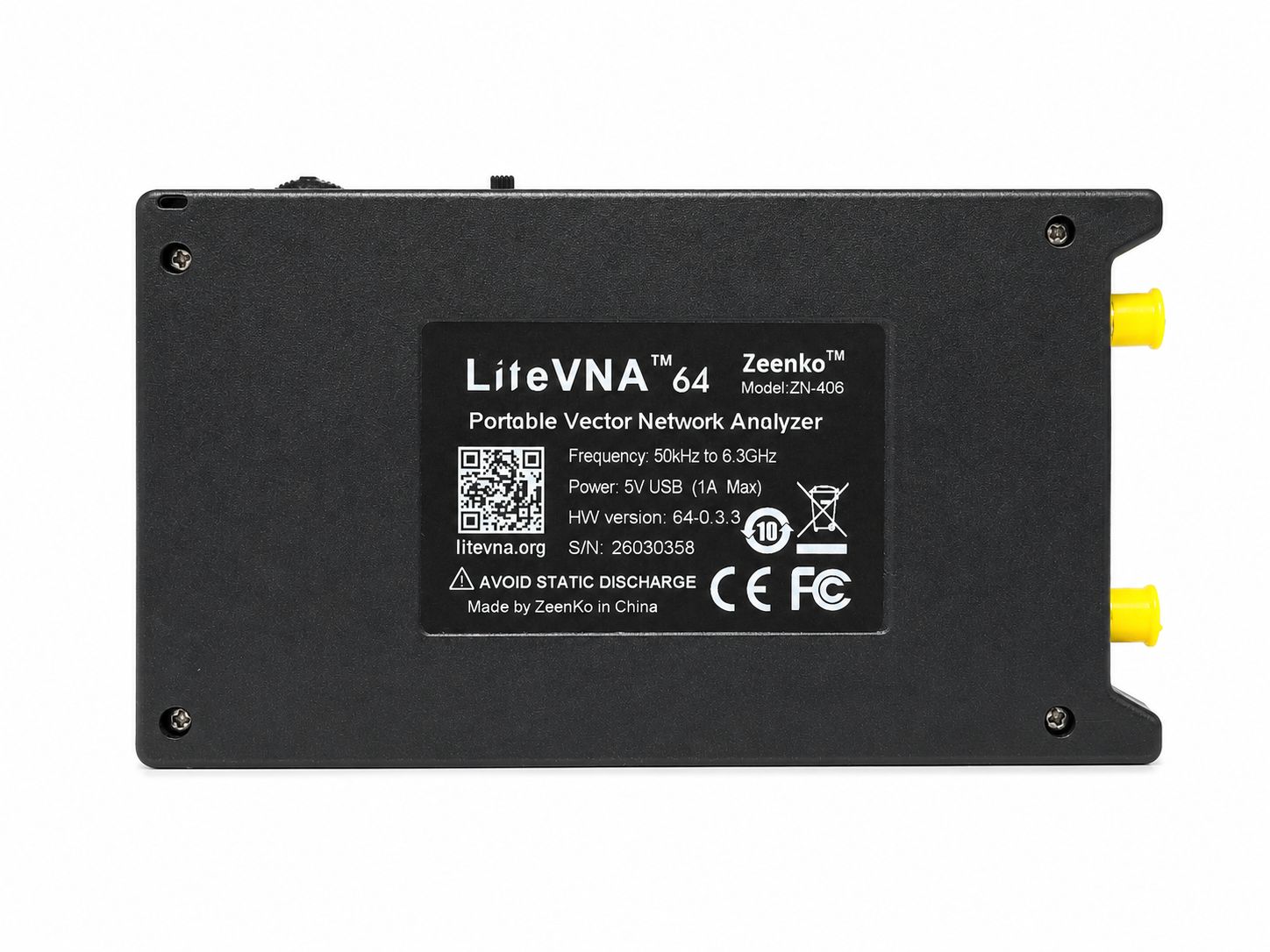

Векторный анализатор цепей Zeenko LiteVNA 64 — портативный прибор для настройки и проверки антенн, коаксиальных кабелей, фильтров и других высокочастотных цепей. Диапазон измерений от 50 кГц до 6,3 ГГц помогает оценивать согласование, отражения и передачу сигнала в нужной полосе частот.
LiteVNA 64 — отдельная модель VNA, а не NanoVNA. Интерфейс и программное управление совместимы с подходом NanoVNA, но эта версия рассчитана на более широкий диапазон до 6,3 ГГц и полевые измерения. Для выбора именно этой модификации ориентируйтесь на LiteVNA 64: встроенный цветной сенсорный TFT-дисплей имеет диагональ 3,95 дюйма и разрешение 480 × 320.

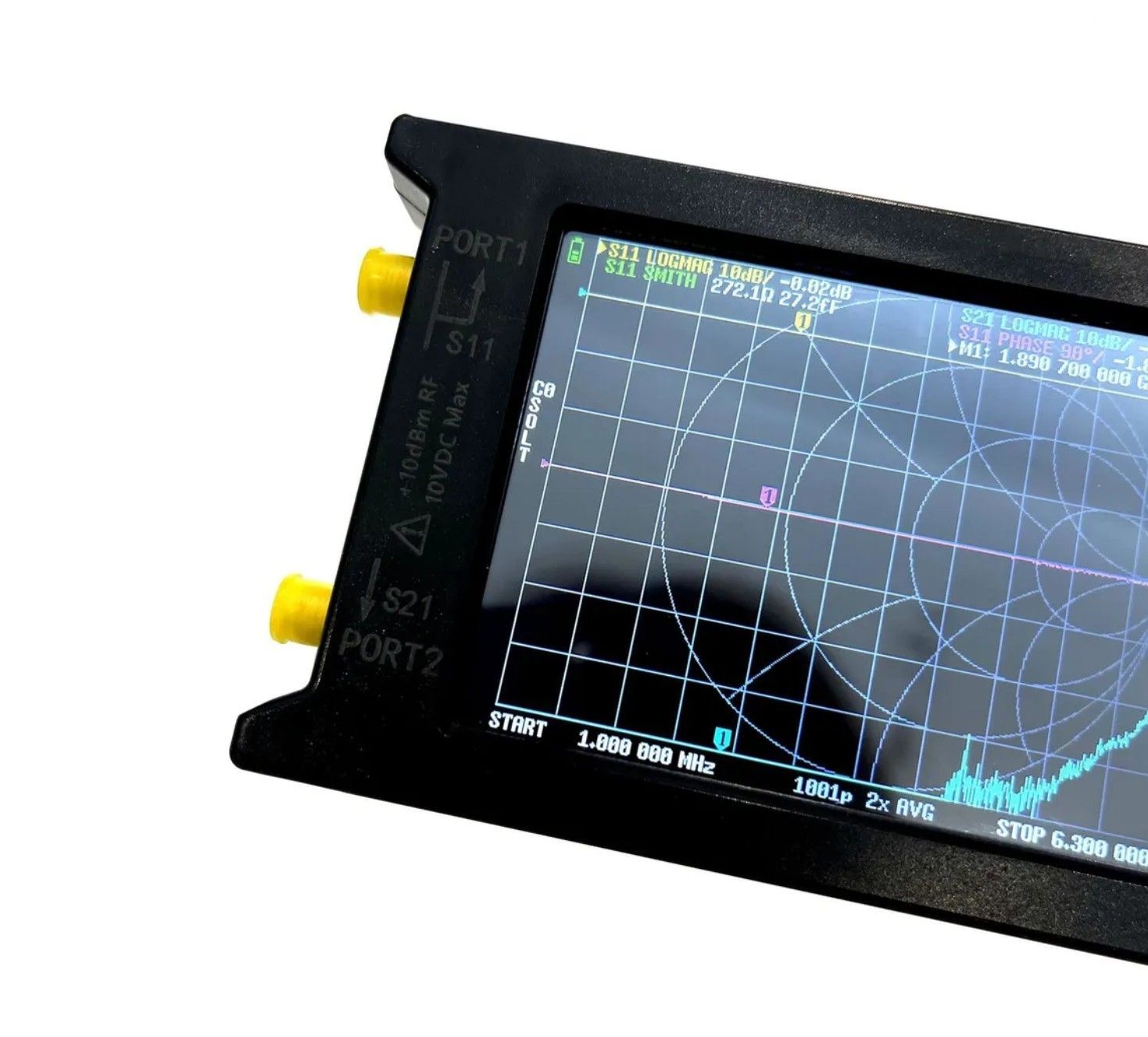

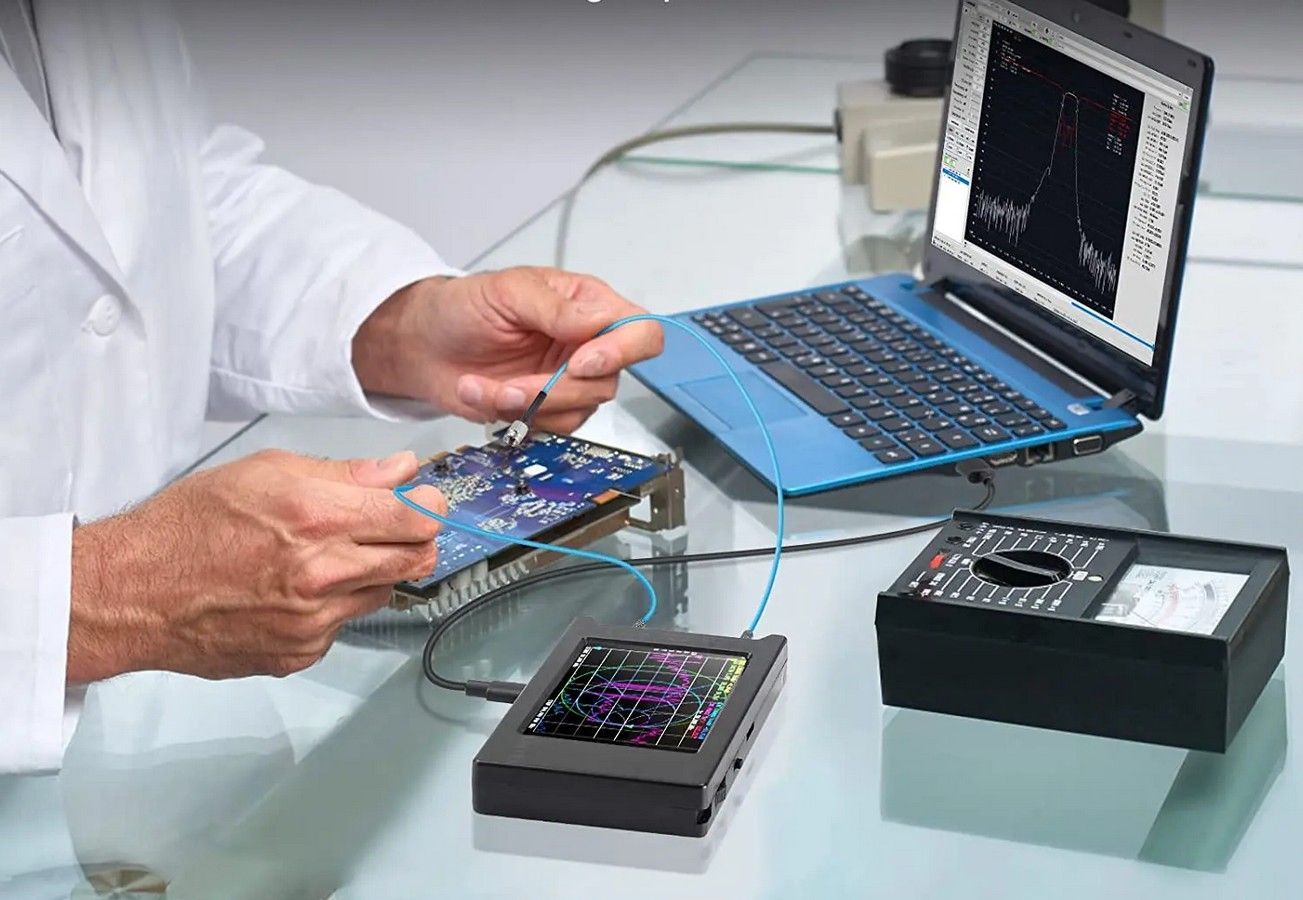

Прибор поддерживает измерения S11 (отражение, согласование и КСВ) на Port 1 и S21 (передача, вносимые потери) на Port 2. TDR и DTF рассчитываются во временной области методом IFFT и подходят для оценки неоднородностей, соединений и возможного места повреждения коаксиального кабеля. Для фильтров и ВЧ-узлов S11 помогает оценить отражение, а S21 — передачу через устройство.
Количество точек сканирования на приборе регулируется от 21 до 1001, а при управлении через USB — от 1 до 65535. Встроенный Li-polymer аккумулятор 3,7 В 2000 мА·ч позволяет работать без постоянного подключения к сети. Есть слот MicroSD для сохранения измерений и снимков экрана; карта памяти в комплект не входит. Подключение к компьютеру и питание выполняются через USB Type-C, поддерживается работа с Windows, macOS и Linux через совместимое программное обеспечение.
Перед точными измерениями выполните калибровку с подключёнными RF-кабелями и стандартами. При изменении диапазона калибровку рекомендуется повторить; результат TDR/DTF также зависит от частотного диапазона, числа точек и коэффициента укорочения конкретного кабеля. Это измерительный прибор для малосигнальных ВЧ-задач, а не источник питания или готовая радиосистема.

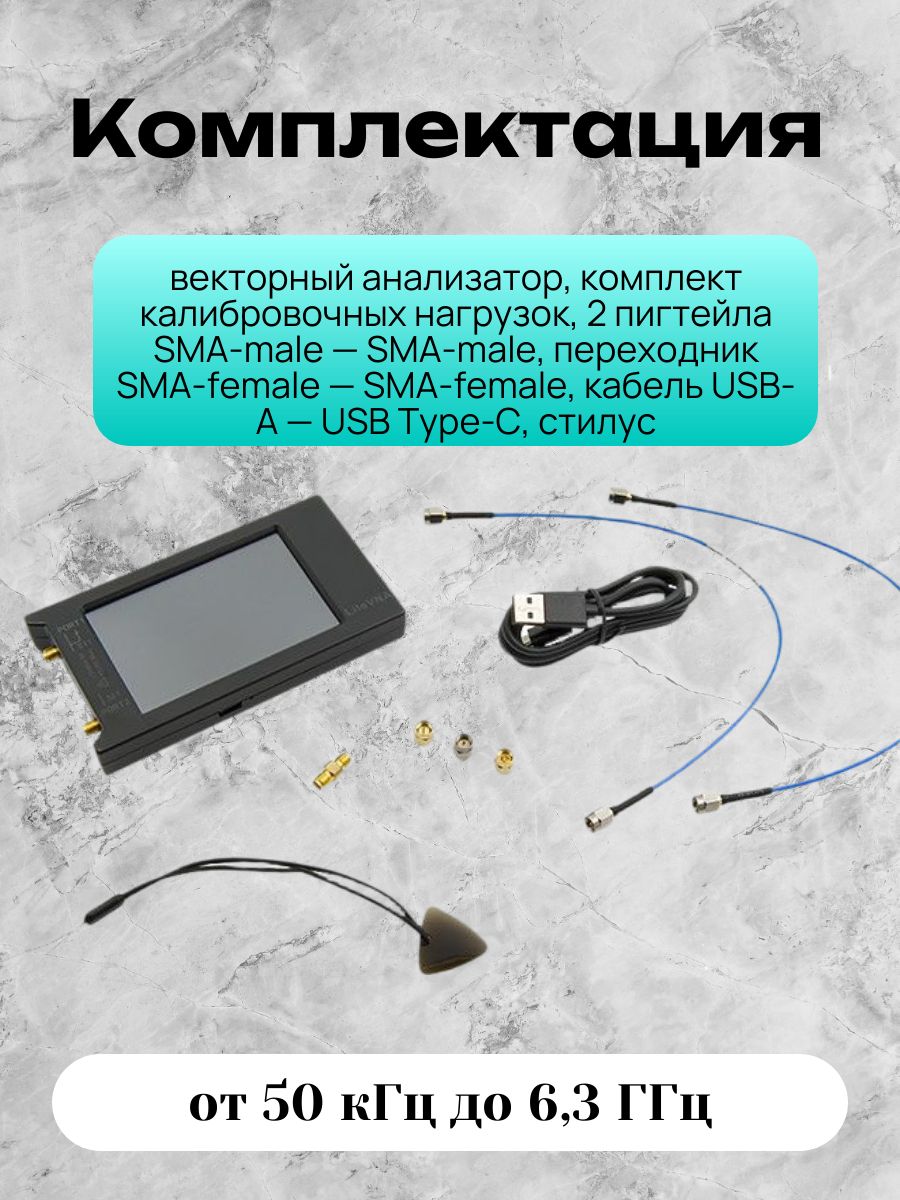

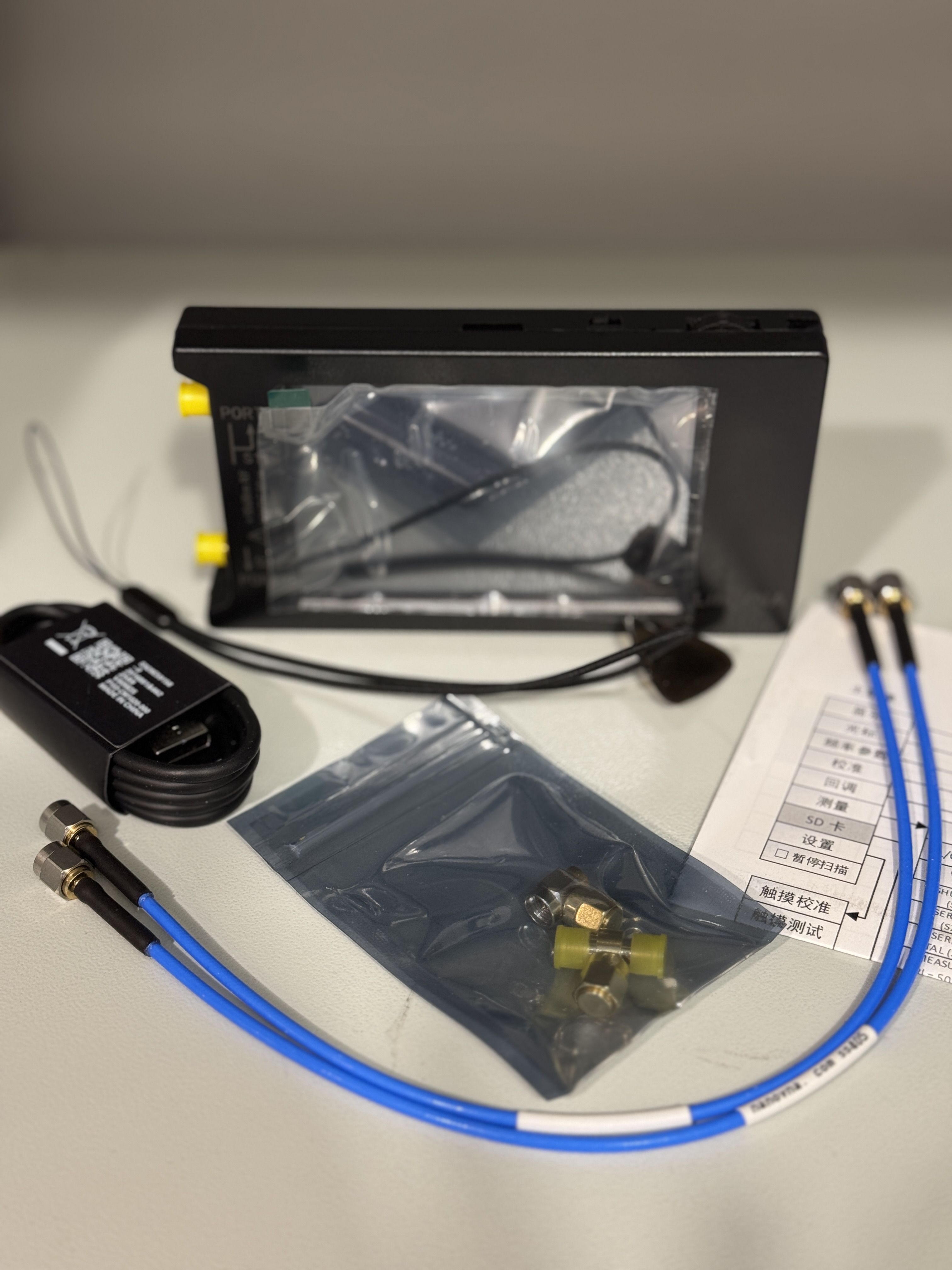

Комплектация: анализатор Zeenko LiteVNA 64; два RF-кабеля SS405 длиной около 30 см с разъёмами SMA-male - SMA-male; комплект калибровочных стандартов SMA OPEN, SHORT и LOAD; переходник SMA-female - SMA-female; кабель USB-A - USB Type-C; стилус.
