Модуль генератора помех (джаммер) 7000-7200 МГц для РЭБ, 50 Вт GaN, 24-28 В
Аннотация
Модуль генератора помех (джаммер) 7000-7200 МГц предназначен для интеграции в комплексы РЭБ и системы подавления дронов, работающие в соответствующем диапазоне. Это отдельный электронный узел, а не готовая автономная станция: перед применением требуется установка в совместимую систему и подключение внешних компонентов.

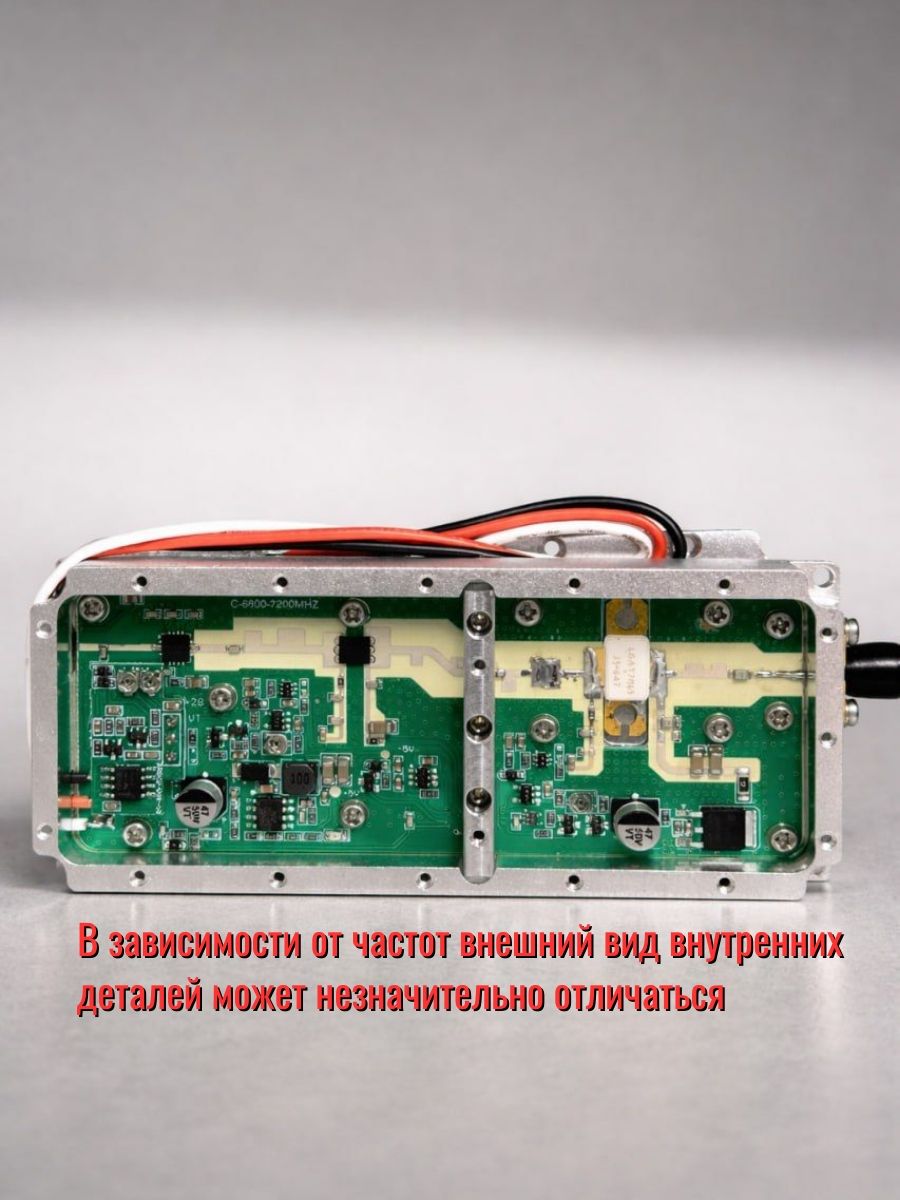

Цифровой генератор формирует помеховый RF-сигнал в диапазоне 7000-7200 МГц. Выходная мощность составляет до 50 Вт, усилительный каскад выполнен на GaN. Такое исполнение рассчитано на разработчиков, интеграторов и сервисных специалистов, которым нужен отдельный диапазонный модуль для сборки или модернизации оборудования.
Питание модуля — 24-28 В постоянного тока. RF-выход выполнен на разъеме SMA Female. В конструкции предусмотрен циркулятор для защиты выходного каскада. Перед включением необходимо обеспечить подходящий источник питания, совместимый RF-тракт и нагрузку, соответствующие рабочей частоте и мощности.
Для отвода тепла требуется внешний радиатор; он в комплект не входит. Эксплуатация без рассчитанного охлаждения может привести к перегреву. Размер корпуса — 125 × 58 × 20 мм, масса — 250 ± 5 г. Заявленный температурный диапазон работы — от -15 до +60 °C, хранения — от -30 до +65 °C.
Модуль предназначен для профессиональной интеграции. Монтаж и эксплуатацию следует выполнять с соблюдением требований электробезопасности, радиочастотного законодательства, разрешенных режимов и условий применения.
Комплектация: модуль генератора помех 7000-7200 МГц — 1 шт. Внешний радиатор охлаждения в комплект не входит.
