Векторный сетевой анализатор LiteVNA 67, 50 кГц - 6,3 ГГц, N-type

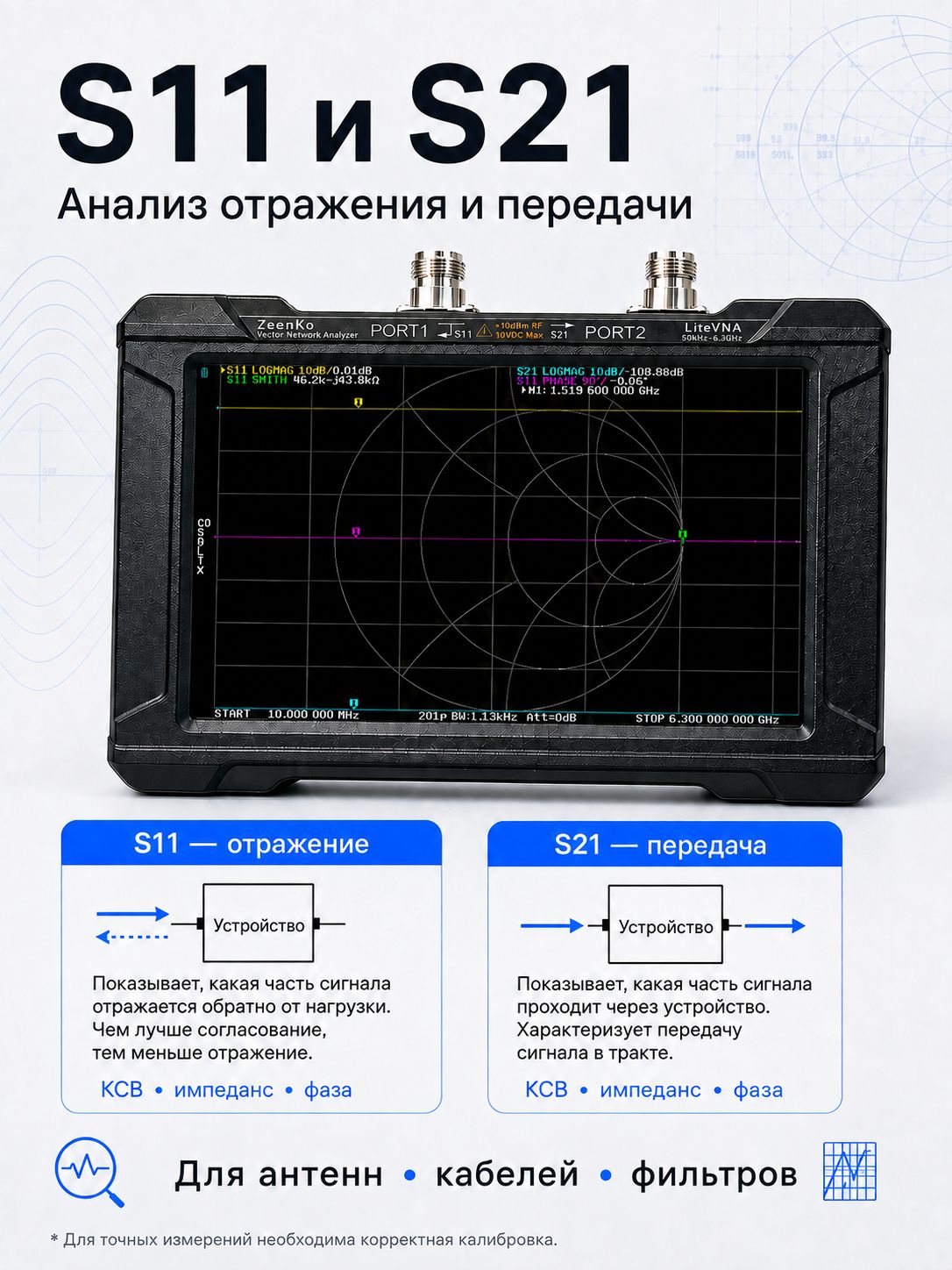

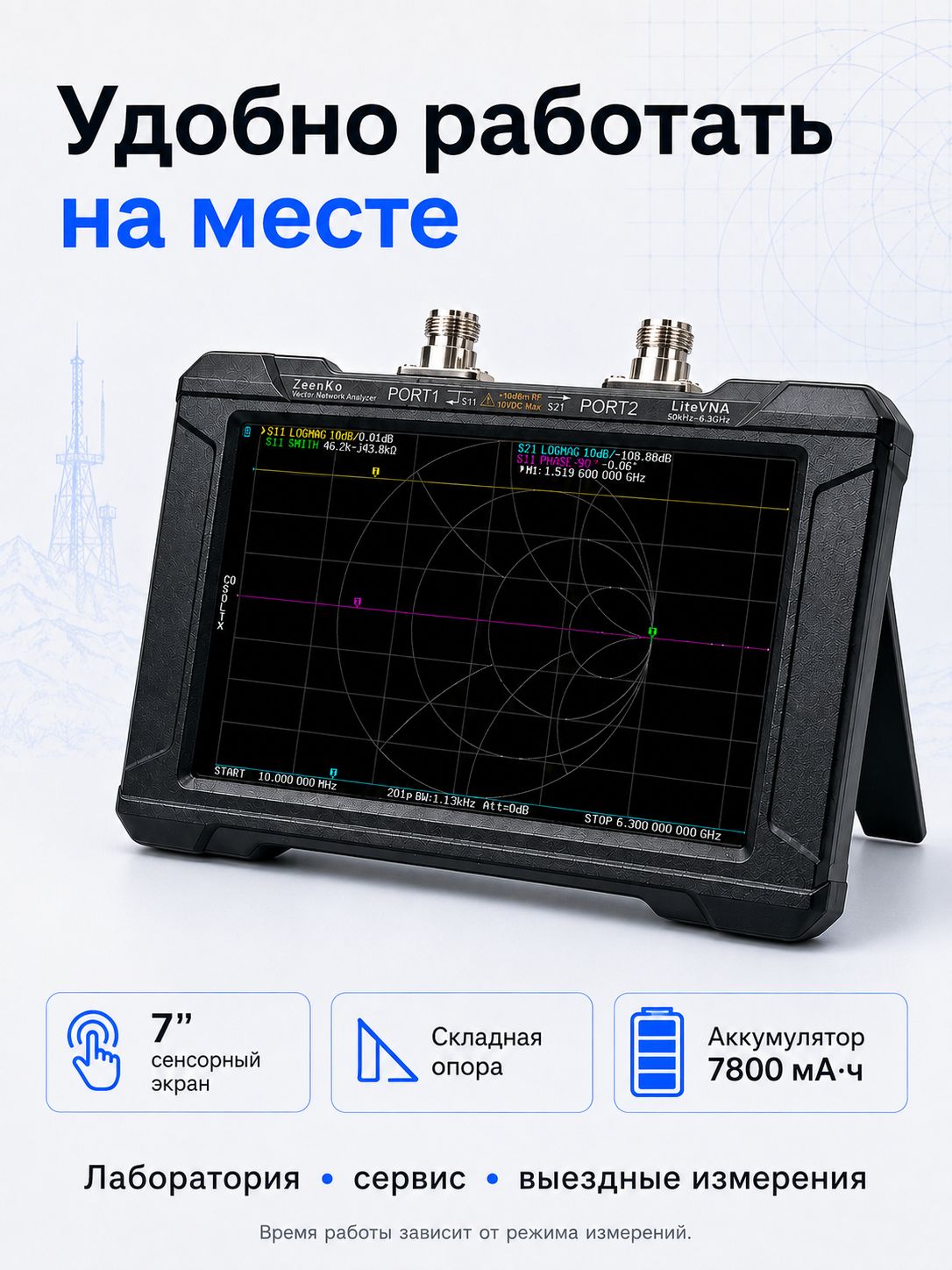

Векторный сетевой анализатор LiteVNA 67 — портативный двухпортовый прибор для измерения антенн, кабелей, фильтров и других ВЧ-компонентов. Модель работает в диапазоне 50 кГц–6,3 ГГц и позволяет измерять S11 (отражение) и S21 (передача), отображая графики на 7-дюймовом ёмкостном сенсорном экране с разрешением 1024×600.

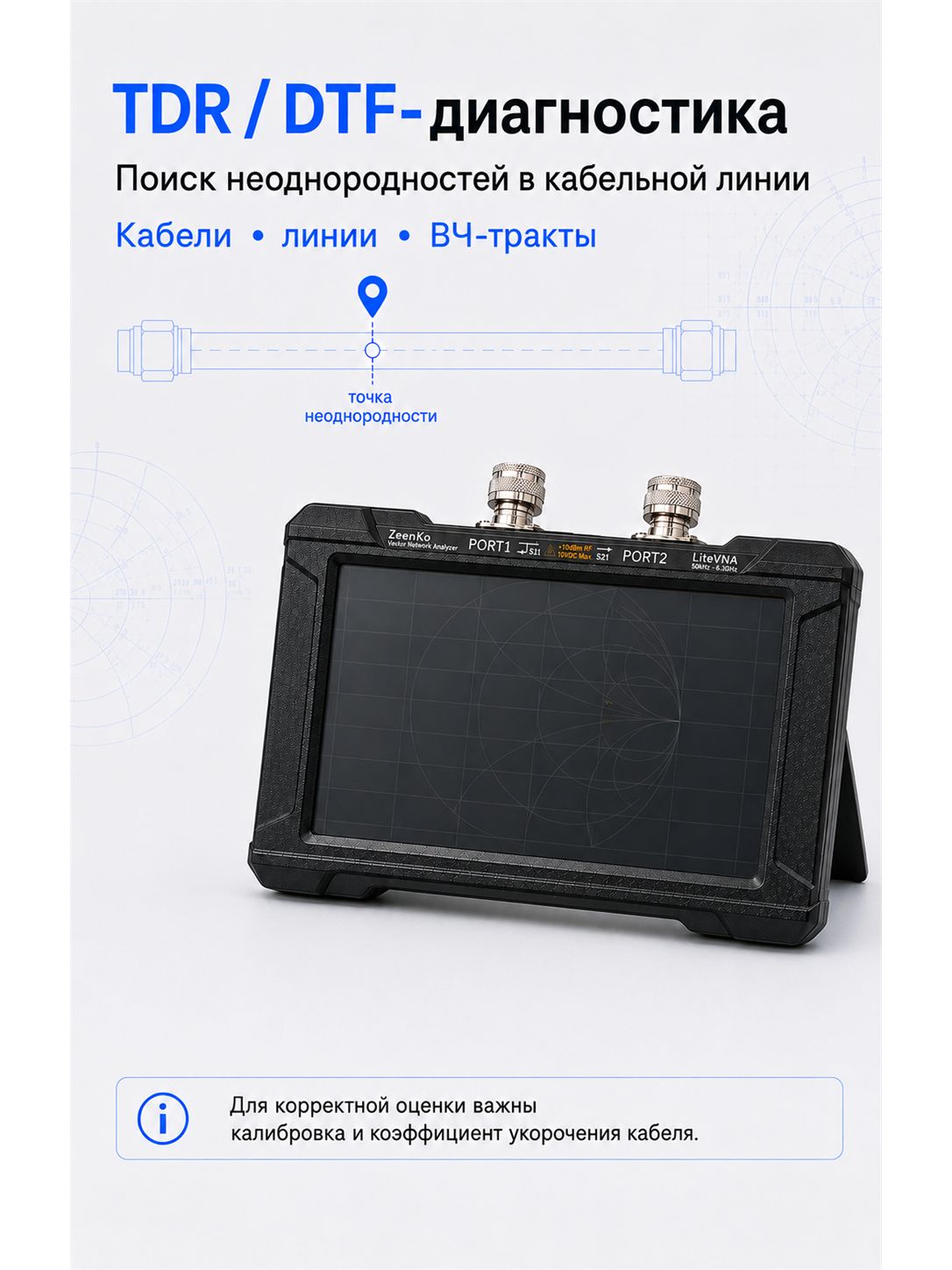

Диапазон и режим измерения выбираются на приборе. Доступно от 21 до 1001 точки развёртки непосредственно на анализаторе; при подключении к компьютеру через USB-C поддерживается до 65535 точек и работа с совместимым ПО. Преобразования TDR/DTF помогают оценивать неоднородности и расстояние до дефекта в кабельной линии по частотным данным.

Встроенный lithium-ion аккумулятор 3,7 В ёмкостью 7800 мА·ч рассчитан на автономную работу; питание и обмен данными выполняются через USB-C, а результаты и снимки экрана можно сохранять на MicroSD. Два RF-порта N-type (N female) рассчитаны на подключение соответствующих кабелей и переходников. Перед точными измерениями необходима корректная калибровка; результат зависит от диапазона, кабеля и заданного коэффициента укорочения при TDR/DTF.

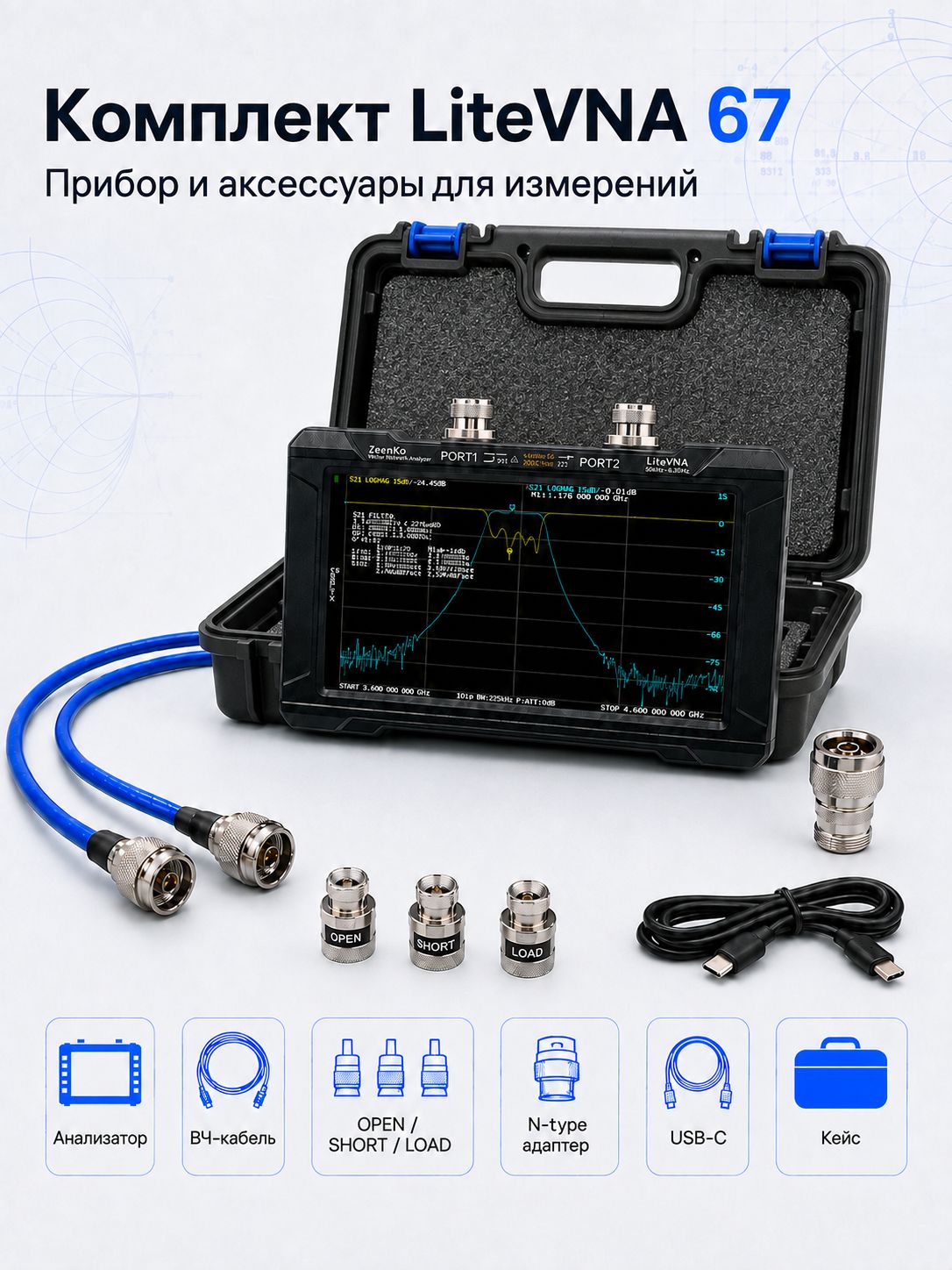

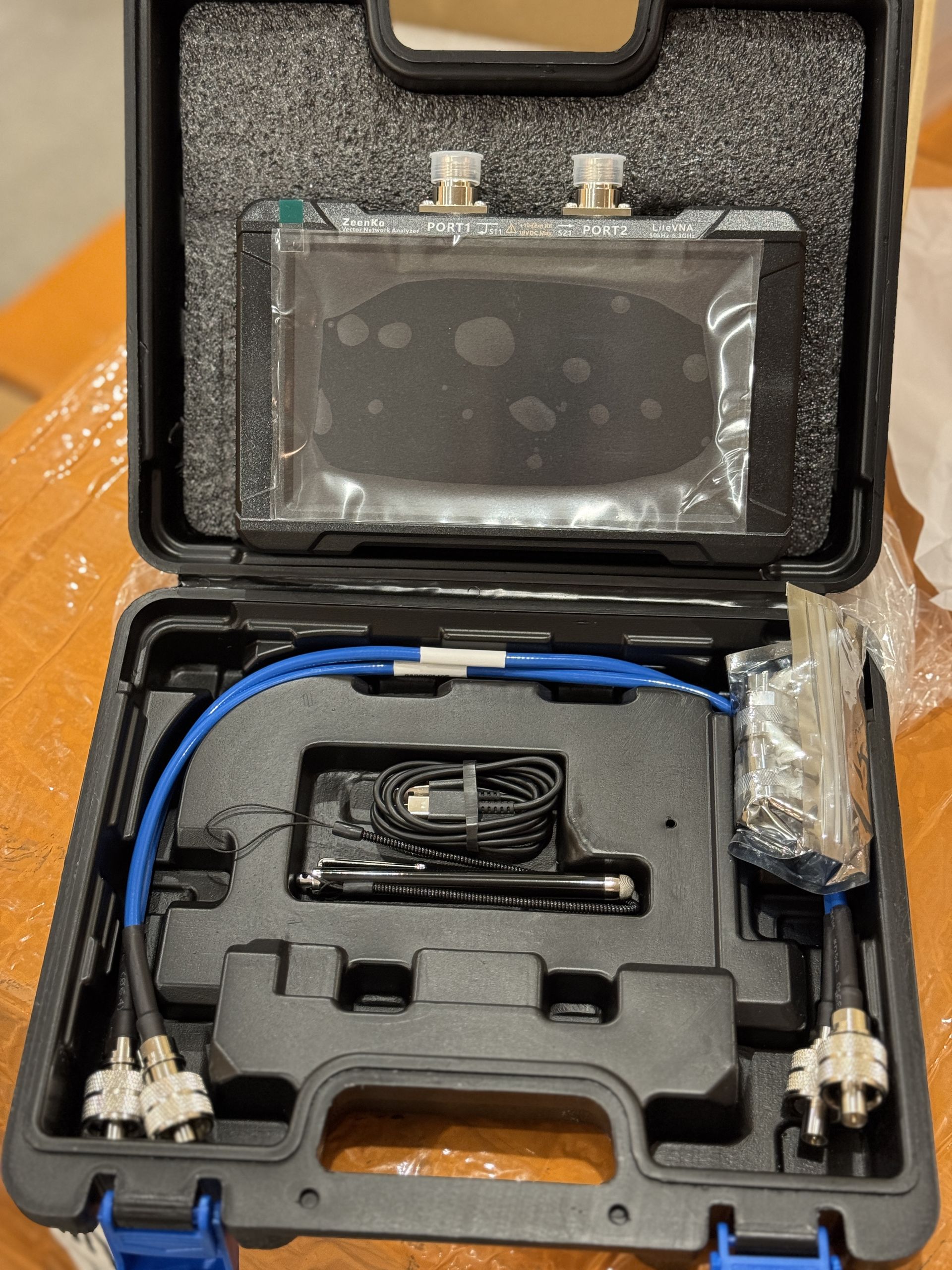

Комплектация: LiteVNA 67, ВЧ-тестовый кабель с N-разъёмами, адаптер N-type, калибровочные стандарты OPEN, SHORT и LOAD, кабель USB-C и защитный кейс.
