Патч-антенна Triple Feed Patch Array-1 5,8G SMA
Аннотация

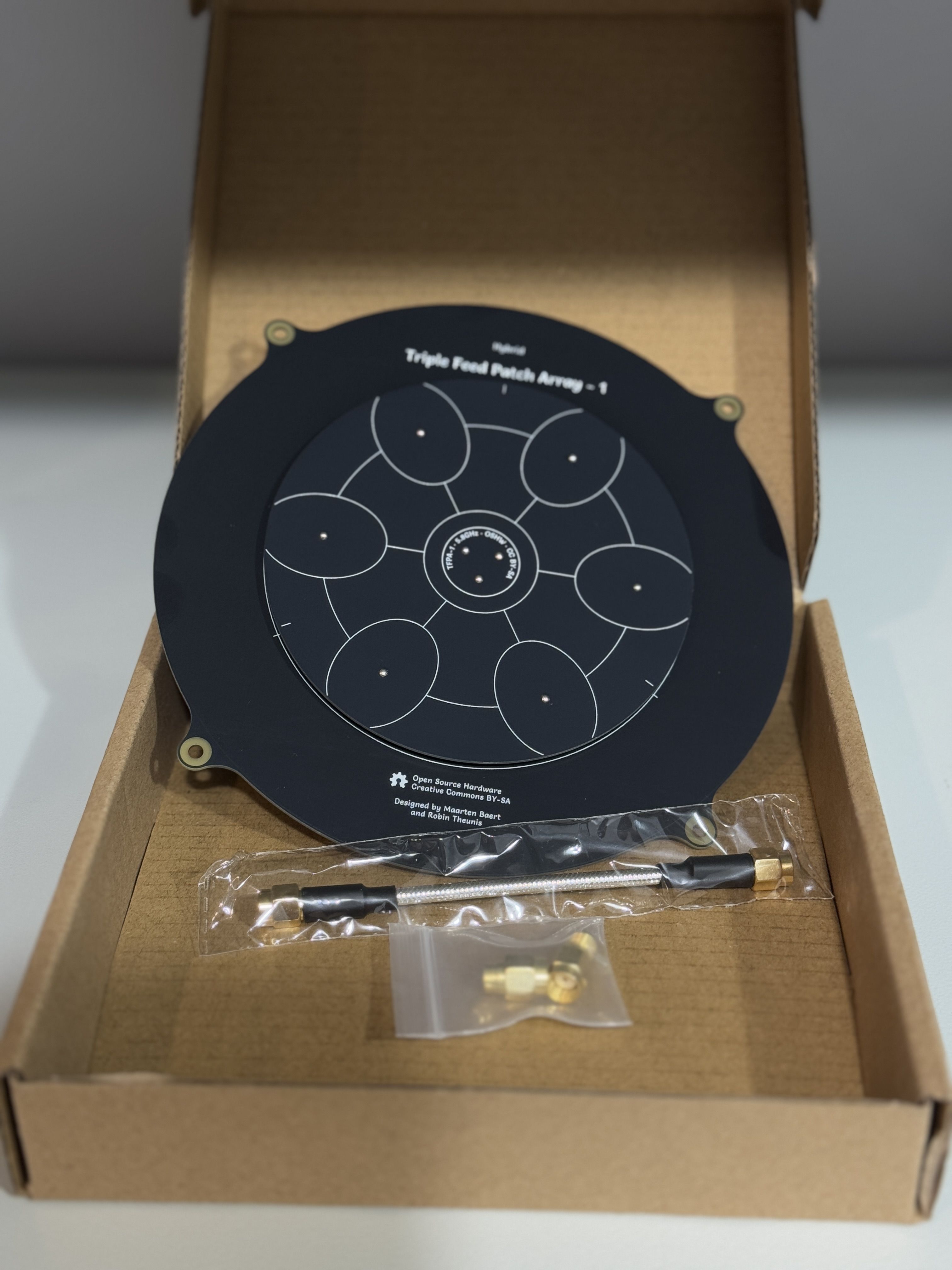

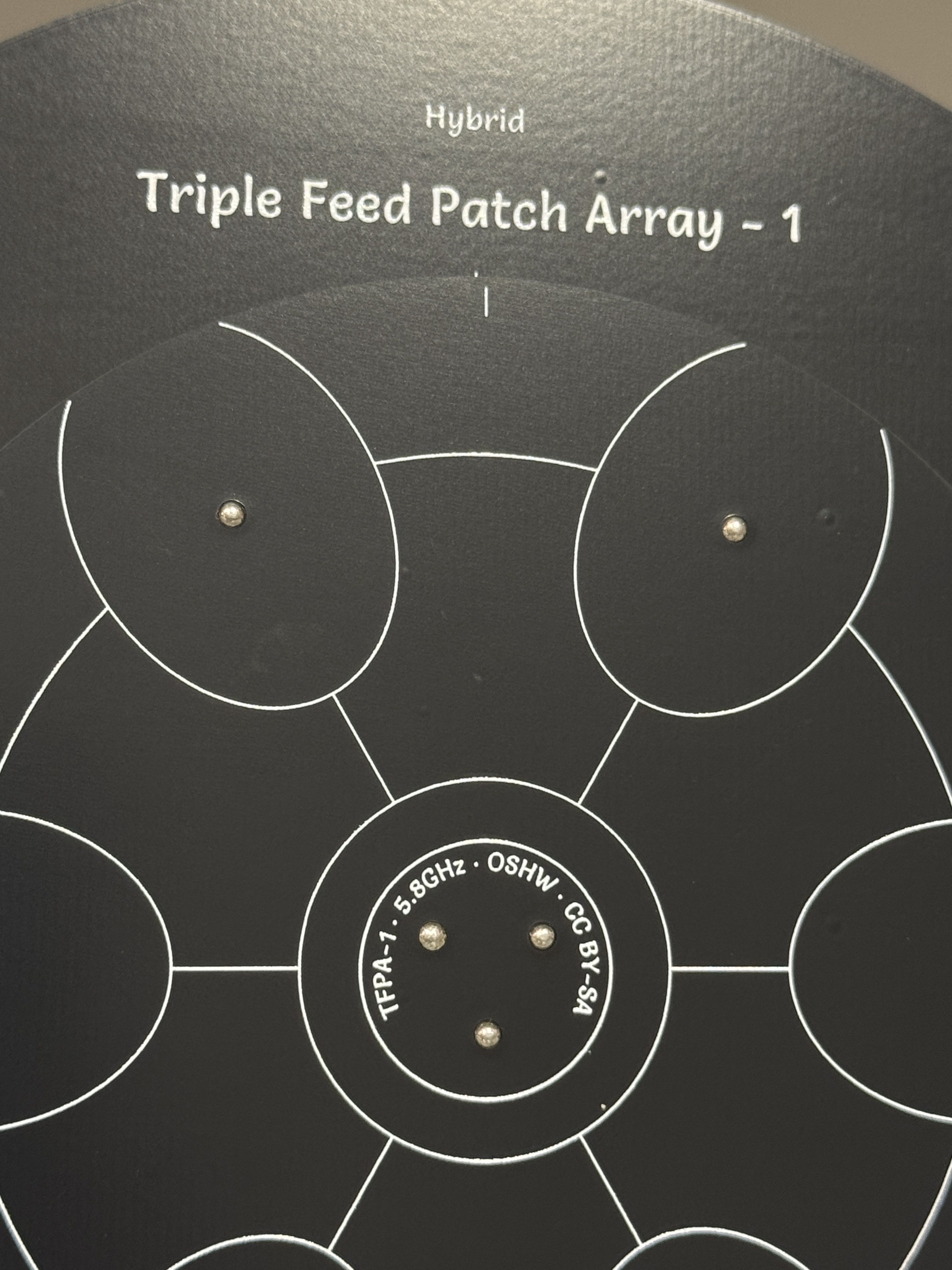

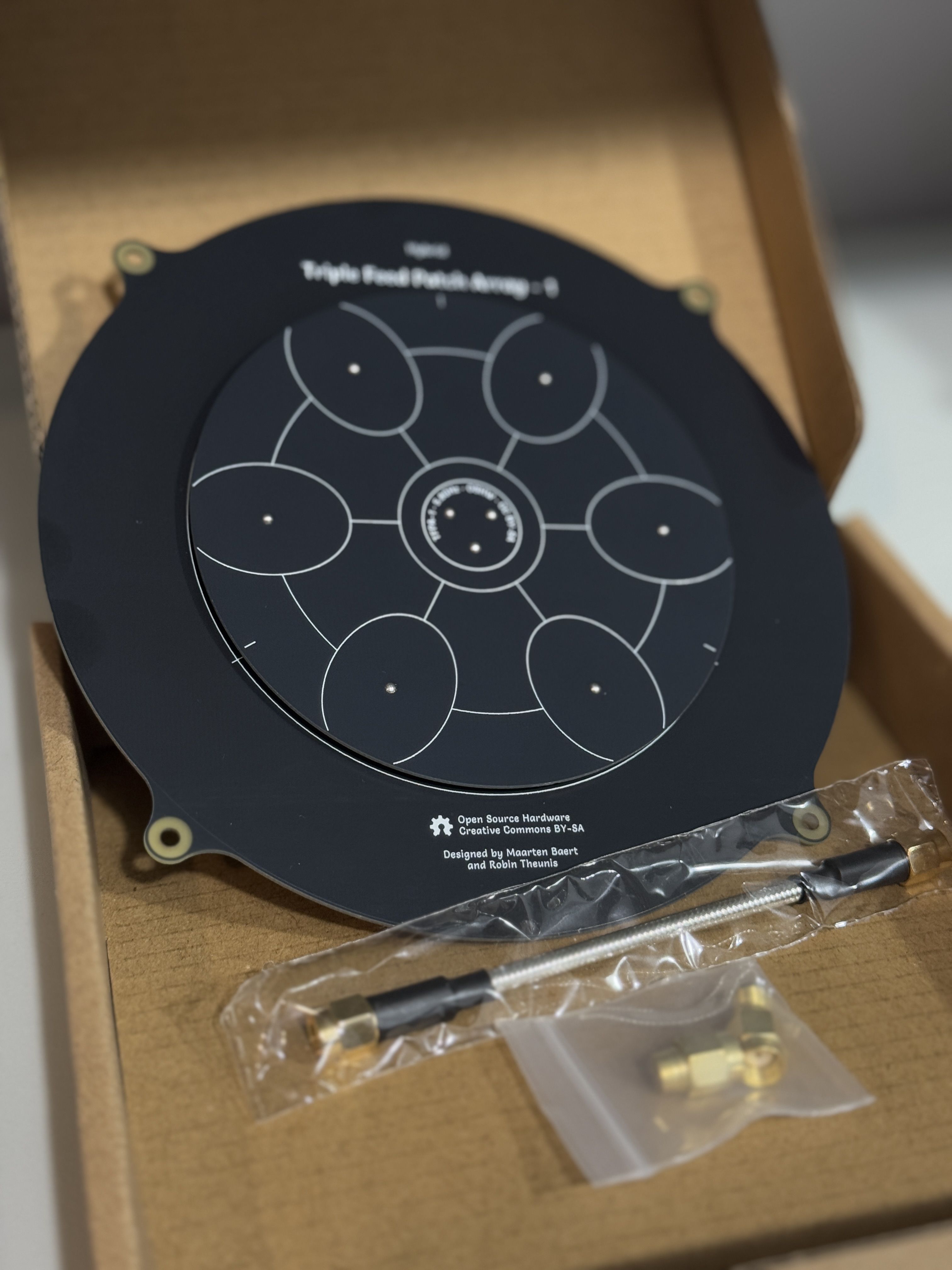

Triple Feed Patch Array-1 5,8G — патч-антенна с круговой поляризацией для приёма видеосигнала FPV на частоте 5,8 ГГц. Основана на оригинальной антенне Triple Feed Patch, использует массив из семи связанных патчей, что приводит к более высокому коэффициенту усиления.

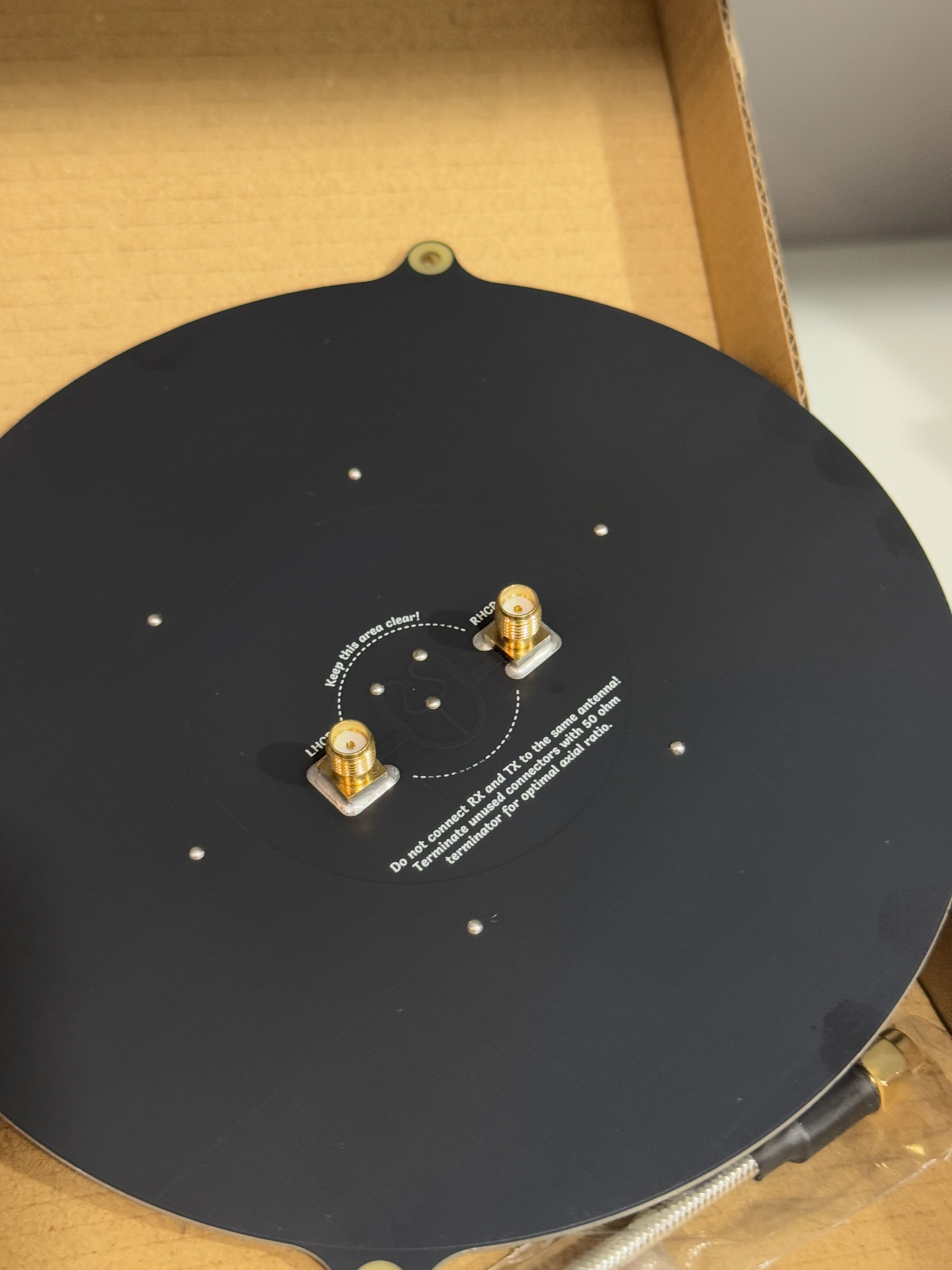

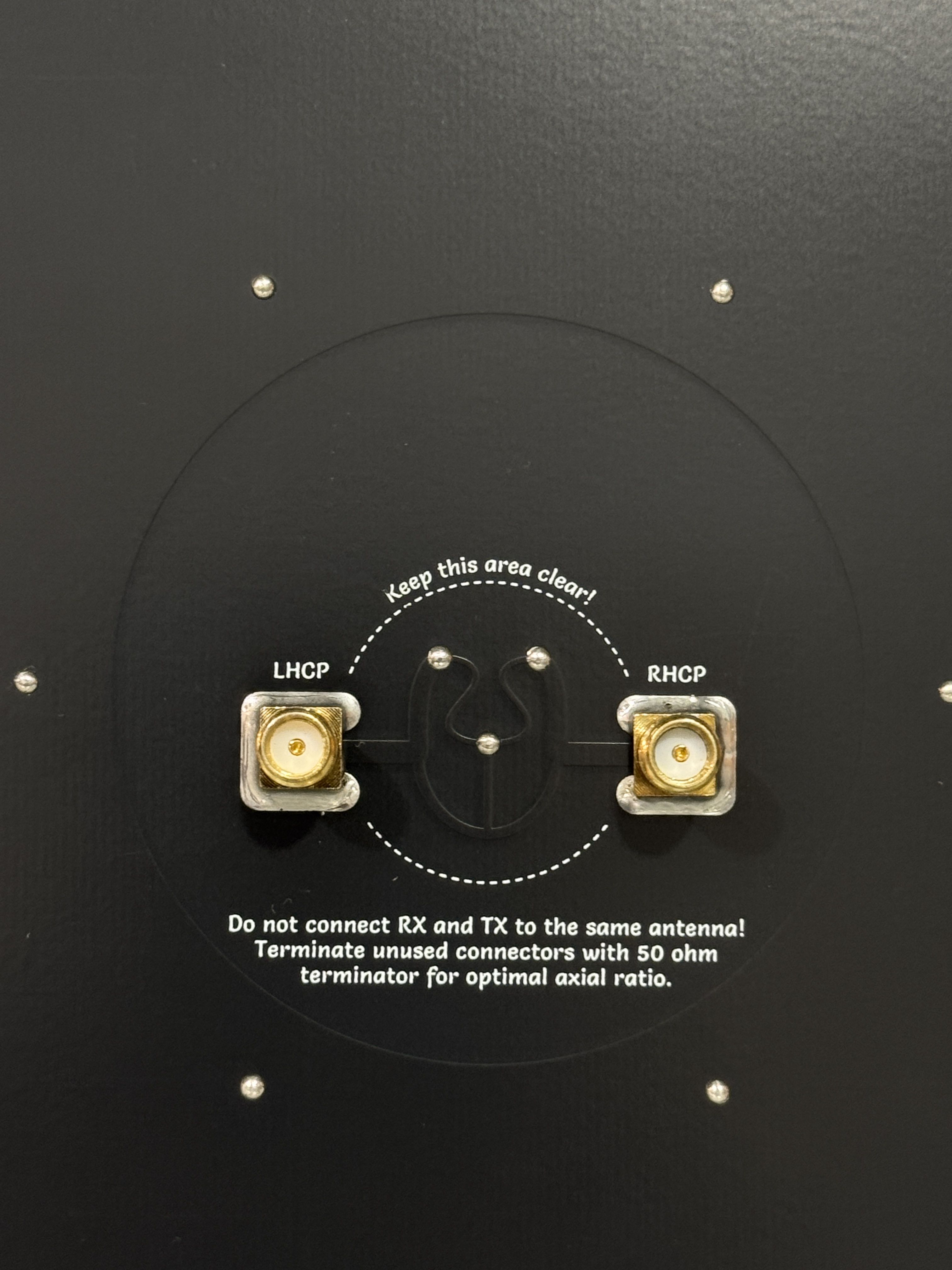

Особенности:компактные размеры, удобно носить на FPV-очках;два SMA-разъёмаХарактеристикиЦентральная частота: 5,8 ГГцПолоса пропускания: 660 МГц (5,47–6,13 ГГц)Согласование: S11 < -20 дБ, VSWR < 1,22 (на центральной частоте)Осевое соотношение: < 1,3Коэффициент усиления антенны: 9,4 dBiШирина луча половинной мощности: 55° (по горизонтали и вертикали)Эффективность излучения: 83,5%Поляризация: RHCP (круговая правая) или LHCP (круговая левая) в зависимости от подключенияВажно: значения основаны на симуляции, реальные измерения близки к ним. Возможны небольшие изменения центральной частоты из-за различий в диэлектрической постоянной FR4.
